TUTORIAL PRINTER POSTEK C168 SERIES

Friday, December 11th 2015.

TUTORIAL  PRINTER POSTEK C168 SERIES

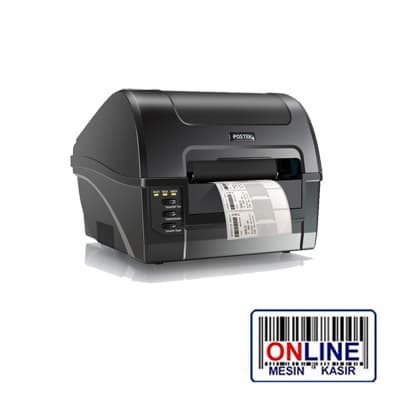

printer barcode postek c168-200

Baik langkah pertama silakan periksa item sesuai dengan Daftar Packing. Jika ada barang yang hilang, memberitahu reseller resmi Anda.

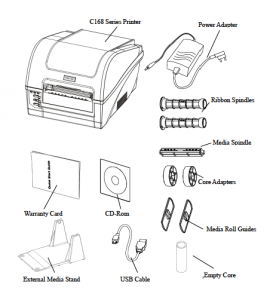

Daftar packing

– C168 Series Printer 1 pc
– Media eksternal berdiri 1pc
– Adapter listrik 1 pc
– USB kabel interface 1 pc
– Media Spindle 1 pc
– Media Gulung Guides 2 pcs
– Media Inti Adapter 2 pcs
– Pita Spindles 2 pcs
– Inti kosong 1 pc- Panduan Ringkas 1 pc
– CD-ROM pack 1 pc

Printer dan Accessories

Printer dan Accessories



Menyiapkan Printer

Sebelum menyiapkan printer pertimbangkan hal berikut:

1. Pastikan ada ruang yang cukup di sekitar printer untuk loading habis dan ventilasi yang tepat.
2. Pastikan printer ini dekat dengan tuan rumah sehingga kabel antarmuka mudah diakses di kedua ujung.

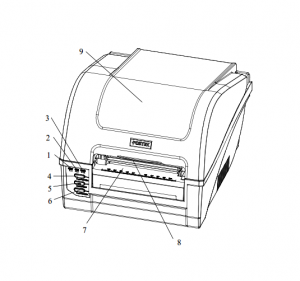

Bagian utama dan Struktur

figure2

figure2

  1. READY Indikator      4. PAUSE Tombol     7. Media Keluar
  2. MEDIA Indikator      5. FEED Tombol       8. Penutup Handle
  3. Indikator PITA          6. BATAL Tombol    9. Top Cover
figure3

figure3

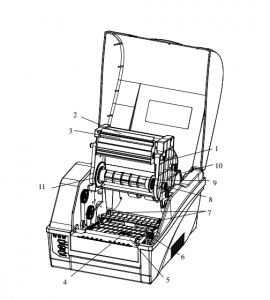

1. Printhead Modul       5. Platen Roller                      9. Ribbon Pasokan Spindle
2. printhead Bracket    6. printhead Rilis Lever      10. Media Kompartemen
3. Printhead                   7. Media Gratis                    11. Panduan Wheel
4. Media Sensor            8. Ribbon Memuat Knob

figure4

figure4

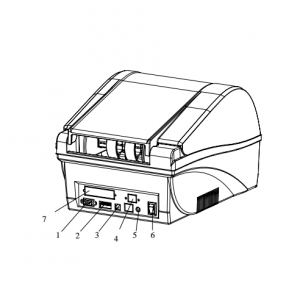

1. RS232 Serial Port     3. USB Port      5. DC IN Port         7. Parallel Port
2. DIP Switches             4. Ethernet       6. Power Switch
Menghubungkan Printer

Peringatan:
(1) Jangan menggunakan printer di dekat cairan atau bahan kimia korosif.
(2) Menggunakan adaptor yang salah dapat menyebabkan kerusakan pada printer Anda. Postek tidak bertanggung jawab atas kerusakan di kasus tersebut.

Rating untuk printer adalah 24VDC.

1. Pastikan printer diaktifkan OFF.                                                                                                                         2. Sambungkan kabel listrik ke Power Adapter
3. Hubungkan Power Adapter untuk steker DC output ke DC IN port di bagian belakang printer.             4. Pasang kabel daya ke stopkontak hidup.



Antarmuka Connection

C168 mendukung RS-232 koneksi antarmuka Serial dan USB.



Catatan: Bila menghubungkan printer C168 Series ke komputer melalui kabel USB interface, pastikan untuk menggunakan yang samaPort USB yang digunakan selama proses instalasi driver, yang memungkinkan printer untuk mengambil perintah atau data yang diperlukandari PC. Jika port USB yang sama tidak tersedia atau tidak dikenal, maka dalam Properti Dialog Box printer, di bawah
tab Ports, memastikan lokasi port saat di periksa.
Untuk menghubungkan:

1. Pastikan printer diaktifkan OFF.                                                                                                                         2. Printer akan mengidentifikasi port komunikasi secara otomatis.
3. Nilai default dari port printer dapat diperoleh dari laporan swauji. (Lihat Bab 2: Dasar Operasi /
Fungsi maju / Self Test)
4. Kabel konfigurasi untuk Serial (RS-232C) antarmuka ditemukan dalam Lampiran A dari buku ini.
5. Silakan mengambil langkah-langkah berikut untuk mengurangi kebisingan kabel.
– Batasi panjang kabel interface untuk kurang dari 6 ‘(1.83 M) jika memungkinkan.
– Jauhkan kabel antarmuka terpisah dari kabel listrik.
Memuat Ribbon

Peringatan:

(1) Beban pita hanya ketika menggunakan metode pencetakan thermal transfer. Menghapus pita yang dapat dimuat ketikamenggunakan metode pencetakan termal langsung.
(2) Bila menggunakan roll pita dengan lebar kurang dari 110m, silakan letakkan pita gulungan di tengah Ribbon Spindle sesuai dengan simbol simetri (→ | ←).                                                                                      (3) Tidak perlu memuat pita ketika mencetak media termal langsung.

Untuk menginstal pita:

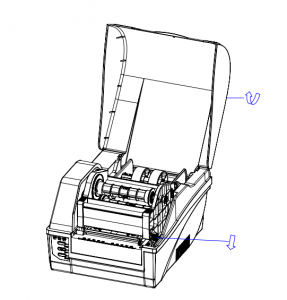

1. Angkat penutup atas dan menekan kepala cetak Rilis Lever untuk melepaskan Modul printhead (lihat Gambar 5-1).

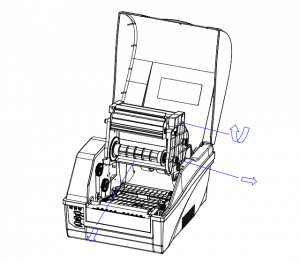

2. Angkat Modul printhead untuk mengekspos spindle pasokan pita (lihat Gambar 5-2).
3. Membuka paket pita dan memisahkan roll pita dan inti.

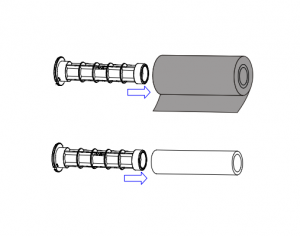

4. Geser pita ke salah satu Ribbon Spindle dan tempat inti ke spindle lainnya (lihat Gambar 5-3).

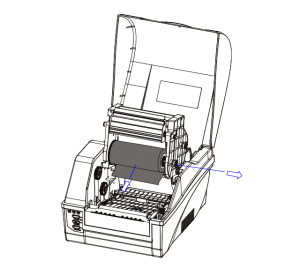

5. Load Ribbon Spindle ke dalam printer dan rute pita melalui Modul printhead (lihat Gambar 5-4).

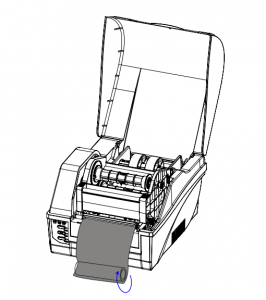

6. Bungkus akhir pita di sekitar inti (lihat Gambar 5-5).

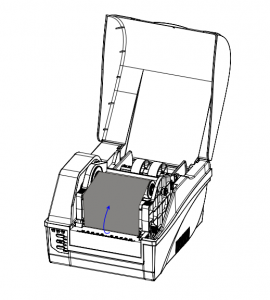

7. Load inti ke dalam rewinder Ribbon (lihat Gambar 5-6).
8. Putar panduan roda di sebelah kiri inti untuk mengambil pita longgar dan kencangkan pita.
9. Tutup Modul printhead dan tekan ke bawah sampai terkunci pada tempatnya.

figure5-1

figure5-1



figure5-2

figure5-2



figure5-3

figure5-3



figure5-4

figure5-4



figure5-5

figure5-5



figure5-6

figure5-6



Memuat Media

Printer C168 dapat dioperasikan dalam tiga mode yang berbeda:

modus standar, Peel-off modus, atau modus Cutting.
– Dalam mode Standard, setiap label dicetak tetap pada kapal dukungan.
– Dalam Peel-off modus, setiap label dicetak dikupas jauh dari kapal dukungan otomatis.
– Dalam mode Cutting, printer secara otomatis memotong label setelah dicetak.

Modus standar

Untuk memuat media ke dalam C168 saat menggunakan Standard Mode:

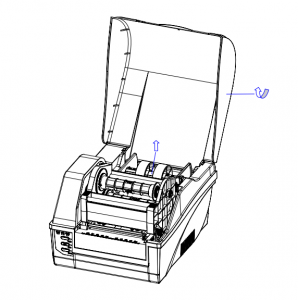

1. Angkat penutup atas untuk mengekspos kompartemen media (lihat Gambar 6-1).

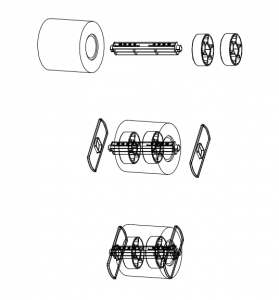

2. Masukkan gulungan media (label menghadap ke atas) pada Media Spindle, lalu geser kedua Media roll  Guides, dengan halussisi menghadap ke arah media, ke Media Spindle dari setiap ujung sampai tepat menempel media. Ketika menempatkangulungan media dengan 3 ” ID inti, silakan geser dua Adapter Inti ke Media Spindle pertama (lihat Gambar 6-2).
3. Masukkan seluruh unit ke dalam kompartemen media di dalam printer.
4. Posisi roll media di tengah Spindle, menggunakan skala untuk bimbingan.
5. Lepaskan dan angkat Modul printhead.

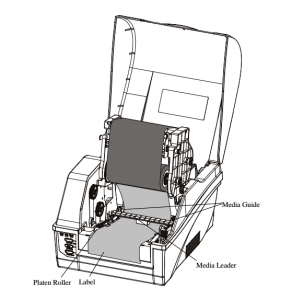

6. Route media seperti yang ditunjukkan pada Gambar 6-3.                                                                              7. Geser Media Panduan ke tepi media.

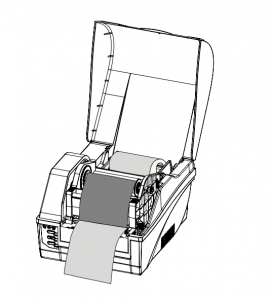

8. Tutup Modul printhead dan tekan ke bawah sampai terkunci pada tempatnya (lihat Gambar 6-4).
9. Tutup penutup dan tekan “Feed” tombol untuk memberi makan media dan memastikan pelacakan yang tepat. Jika printer tidak benar merasakan setiap label, mungkin perlu untuk melakukan prosedur Media Kalibrasi (ditemukan dalam Operasi Dasar-dasar bagian.)



figure 6-1

figure 6-1

figure 6-2

figure 6-2



figure 6-3

figure 6-3



figure 6-4

figure 6-4



Modus Peel-off

Catatan: Mengoperasikan printer dalam mode Peel-off membutuhkan Peeler Kit opsional.
Untuk memuat media ke dalam C168 saat menggunakan Peel-off Mode:

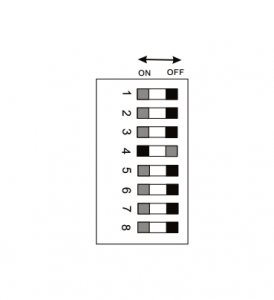

1. Mengatur DIP Beralih 4 ke posisi ON untuk mengaktifkan fungsi pengupas (lihat Gambar 6-5).
2. Hidupkan printer.
3. Atur ulang Modul Peeler: Tekan dan tahan “Batal” tombol selama 4 detik, sampai lampu indikator 3 mulai berkedip secara bersamaan. Lepaskan “Batal” tombol dan tekan lagi sekali lagi. Ulang selesai.

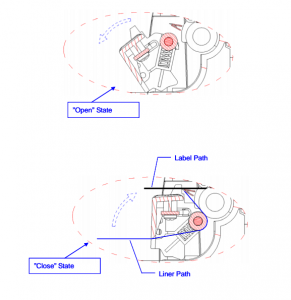

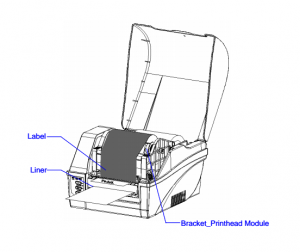

4. Masukkan gulungan pita. Dorong Modul Peeler ke “Open” negara. Route media seperti yang ditunjukkan, tarik liner untuk membuat yakin itu ketat, kemudian hidupkan Modul Peeler ke “Tutup” negara. Instalasi Peeler Modul selesai (lihat Gambar 6-6 dan 6-7).

figure 6-5

figure 6-5

figure 6-6

figure 6-6



figure 6-7

figure 6-7



Modus pemotongan

Catatan: Mengoperasikan printer dalam mode Cutting membutuhkan opsional Rotary Cutter.

1. Mengatur 3 DIP Beralih ke posisi ON untuk mengaktifkan fungsi cutter.
2. Hidupkan printer.                                                                                                                                                  3. Atur ulang printer: Tekan dan tahan “Batal” tombol selama 4 detik, sampai lampu indikator 3 mulai berkedip serentak. Lepaskan “Batal” tombol dan tekan lagi sekali lagi. 3 lampu indikator berhenti berkedip dan tetap menyala Ulang selesai.

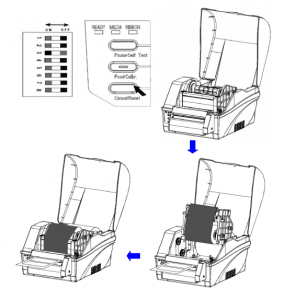

4. Media beban seperti yang ditunjukkan pada Gambar 6-8. Rotary Cutter sekarang siap untuk digunakan.

figure 6-8

figure 6-8



Menggunakan Stand Media Eksternal

Jika berdiri Media Eksternal dilengkapi dengan printer C168 Anda (berdiri mungkin aksesori opsional), dengan memanfaatkan berdiri, printer dapat menampung media yang hingga OD 8 “(204 mm) gulungan media.

Instal Stand Media

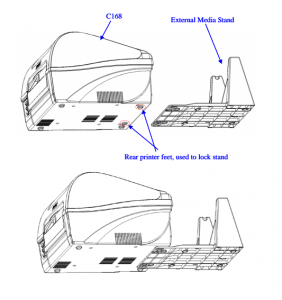

Posisi Media Berdiri di bawah printer, memastikan 2 lubang posisi berbaris dengan dua kaki printer belakang, lihat Gambar 6-9.



figure 6-9

figure 6-9

Beban Media Menggunakan berdiri Media Eksternal

1. Masukkan Media Spindle ke dalam inti Media Roll. Media Rolls dengan core ekstra besar, gunakan Media Gulung Adaptor pertama untuk membuat nyaman cocok.

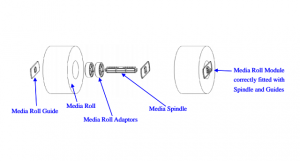

2. Amankan setiap akhir inti Media Gulung dengan menempatkan Media Gulung Panduan ke Spindle, dan geser masing-masing Panduan untuk tepi Media Roll. Pastikan Media roll berpusat ke Spindle. Lihat Gambar 6-10.

figure 6-10

figure 6-10

3. Buka penutup atas C168. Lepaskan modul printhead, dan tempat seluruh Media Gulung Modul ke
Berdiri Media eksternal.

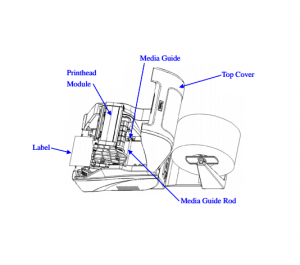

4. Memimpin media melalui celah ditemukan antara penutup atas dan printer. Kemudian, terus memimpin mediadi bawah batang panduan media dan di atas pelat rol. Sesuaikan 2 pemandu media ke tepi media. Melihat Gambar 6-11

figure 6-11

figure 6-11

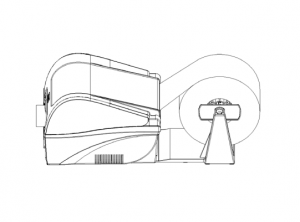

5. Tutup Modul printhead dan penutup atas. Lihat Gambar 6-12.

figure 6-12

figure 6-12

Menyesuaikan Posisi Media Sensor

1. Angkat penutup atas.                                                                                                                                            2. Dorong printhead Rilis Lever untuk melepaskan Modul printhead.

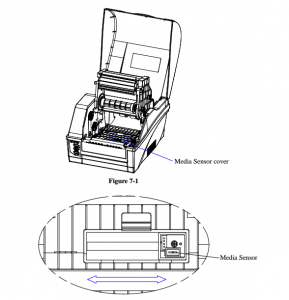

3. Angkat Modul printhead untuk mengekspos penutup Media Sensor (lihat Gambar 7-1).

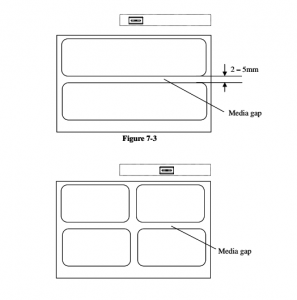

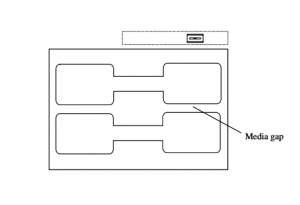

4. Lepaskan penutup Media Sensor dan geser Media Sensor ke posisi yang sesuai (lihat Gambar 7-3, 7-4 dan 7-5).
5. Pasang kembali penutup sensor media yang.



figure 7-1,7-2

figure 7-1,7-2



figure 7-3,7-4

figure 7-3,7-4

figure 7-5

figure 7-5



Selesai, semoga Tutorial ini dapat bermanfaat untuk kalian semua..
