TUTORIAL PRINTER BARCODE Zebra GT800

Wednesday, April 6th 2016.

TUTORIAL PRINTER BARCODE Zebra GT800

printer zebra gt800

Kaliini saya akan menjelaskan cara memasang label barcode dan ribbon barcode Printer Barcode Zebra GT800, sebelum kita mulai pastikan Anda memiliki semua bagian item sesuai dengan Daftar Packing. Jika ada barang yang hilang, memberitahu reseller resmi Anda.  Baik lahkah pertama anda harus mengenal printer untuk membiasakan diri dengan bagian-bagian printer sehingga Anda dapat mengikuti petunjuk dalam tutorial ini. Berikut gambar dibawah ini.

gambar1

Bagian dan strukturnya

gambar 2

Membuka printer

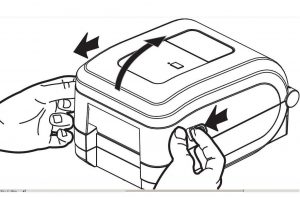

Untuk mengakses bagian media, Anda harus membuka printer. Tarik rilis kait menuju
Anda dan angkat penutupnya. Periksa bagian media komponen longgar atau rusak.

gambar 3

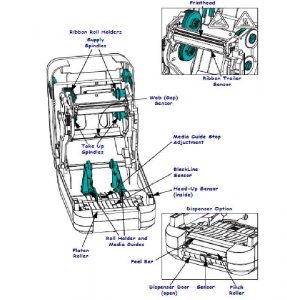

Printer Features

gambar 4

Kontrol Operator

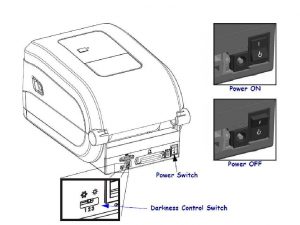

Saklar daya
Tekan up untuk mengaktifkan atau bawah untuk mematikan printer.

gambar 5

Tombol FEED

• Tekan FEED sekali untuk memaksa printer untuk mengeluarkan satu label kosong.
• Tekan tombol FEED untuk mengambil printer keluar dari “jeda” kondisi. printer dimasukkan ke dalam
“Jeda” oleh salah satu perintah pemrograman atau kondisi kesalahan.
• Gunakan tombol FEED untuk pengaturan printer dan status

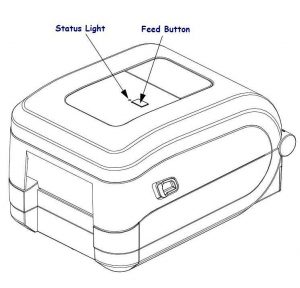

Status lampu

Terletak di kasus atas sebelah tombol FEED, fungsi lampu status sebagai printer
Indikator operasional.

gambar 6

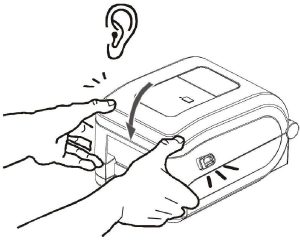

Menutup printer

  1. Turunkan penutup atas.
  2. Tekan sampai terkunci penutupnya.

gambar 7

Menghubungkan Daya (dari stop kontak/AC ke printer)

  1. Pastikan tombol POWER printer dalam posisi off (bawah).
  2. Masukkan kabel POWER AC ke catu daya.
  3. Masukkan ujung lain dari kabel ke stopkontak listrik AC yang tepat. Catatan: aktif
    lampu daya akan hilang jika daya pada di outlet AC.
  4. Masukkan konektor daya catu daya ke dalam stopkontak printer.

gambar 8

Pemasangan Label Barcode

Ketika Anda memuat label, Anda harus menempatkan gulungan label ke gantungan Media
Anda harus menggunakan media yang benar untuk jenis pencetakan yang Anda butuhkan.

gambar 9

Menempatkan Gulung di Bagian Label

  1. Buka printer. Ingat bahwa Anda perlu menarik tuas pengunci rilis ke arah depan printer.

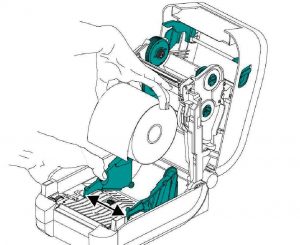

  2. Buka pemegang gulungan media. Tarik pemandu media terbuka dengan tangan Anda bebas dan menempatkan Media roll pada pemegang roll dan melepaskan panduan. Mengorientasikan gulungan media sehingga yang permukaan cetak akan menghadapi saat melewati pelat (drive) rol.

gambar 10

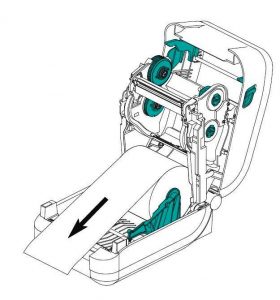

  1. Tarik media sehingga meluas keluar dari bagian depan printer. Pastikan permukaan cetak media menghadap ke atas.

gambar 11

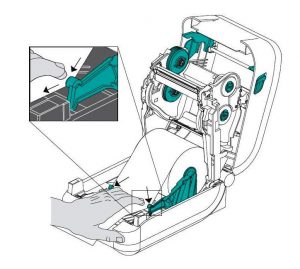

  1. Trik label keluar, dan sesuaikan dengan pembatas kiri dan kanan.

gambar 12

Memuat transfer Ribbon

GT-Series ™ printer memiliki sistem pita ribbon yang fleksibel. Mendukung 300 meter dan 74 meter yang ribbon Zebra® asli. Ini juga mendukung pita pihak ketiga dengan dua ribbon adapter gulungan inti untuk ribbon dengan diameter (I.D) dari 25,4 milimeter (1 inci).

gambar 13

Pemasangan Ribbon

Sebelum mengikuti langkah-langkah, persiapkan ribbon dan tariklah perekat yang menempel pada ribbon

gambar 14

Masukkan inti ribbon kosong ke adaptor inti ribbon

gambar 15

gambar 16

Pastikan bahwa ribbon core memiliki pengunci di sisi kiri seperti yang ditunjukkan di atas.

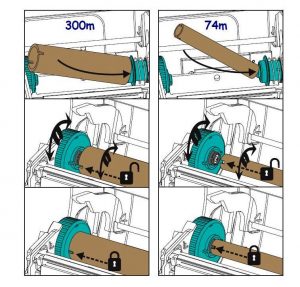

  1. Dengan terbuka printer, menempatkan inti ribbon kosong pada spindle take-up printer. Dorong sisi kanan inti kosong ke sisi kanan. Sejajarkan inti dengan pusat kiri hub sisi spindle dan memutar inti sampai takik menyenyesuaikan dan kunci. Anda dapat menemukan inti ribbon pertama Anda mengambil-up di kotak kemasan. Selanjutnya, menggunakan inti pasokan kosong dari spindle pasokan untuk gulungan ribbon berikutnya.

gambar 17

  1. Tempatkan gulungan ribbon baru pada poros pasokan ribbon. Dorong ke spindle yang benar dan mengunci sisi kiri sama dengan mengambil inti pemasangan

gambar 18

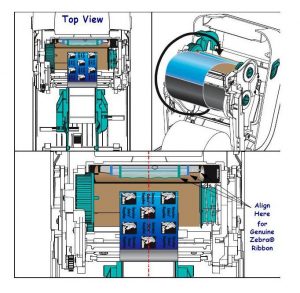

  1. Pasangkan ribbon ke inti. Gunakan strip perekat pada gulungan baru; jika tidak, gunakan strip tipis tape. Sebuah grafis inti ribbon dengan tiga (3) standar asli lebar pita Zebra® membantu Anda secara visual menyesuaikan transfer ribbon untuk media dan pasokan pita roll. Sejajarkan ribbon sehingga akan diambil langsung ke inti.

gambar 19

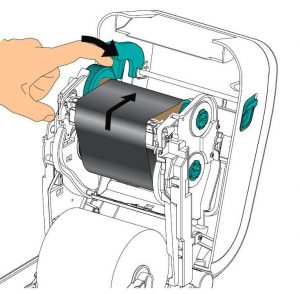

  1. Putar ribbon hub dengan top bergerak menuju ke belakang untuk menghapus kendur dari ribbon. Berputar hub membantu untuk menyesuaikan mengambil posisi ribbon untuk pasokan ribbon roll. Pemimpin ribbon harus benar-benar tertutup oleh ribbon.

gambar 20

  1. Pastikan bahwa media siap untuk mencetak dan kemudian tutup penutup (cover printer).
  2. Hidupkan printer,(dengan cara menekan tombol power) kemudian tekan tombol Feed, untuk menyesuaikan label dari media untuk meminimalisir ribbon kendur atau terlipat (meluruskan ribbon), dan untuk menyesuaikan ribbon pada spindle.
  3. Ubah pengaturan mode cetak dari pencetakan direct termal ke thermal transfer untuk mengatur profil suhu printer untuk media transfer panas. Hal ini dapat dilakukan dengan printer
    driver, perangkat lunak aplikasi, atau pemrograman printer perintah.
    • Ketika mengendalikan operasi printer dengan pemrograman ZPL, mengacu pada Jenis Media
    (^ MT) perintah ZPL II (ikuti petunjuk di Panduan Pemrograman ZPL).
    • Ketika mengendalikan operasi printer dengan EPL Page Mode, merujuk pada Options (O)
    perintah EPL (ikuti petunjuk di EPL Page Mode Programmer Panduan).
  4. Untuk memverifikasi perubahan modus dari pencetakan direct termal ke thermal transfer printing, penggunaan yang Mencetak Test (Konfigurasi Printer) untuk mencetak label konfigurasi. The ‘METODE PRINT’ harus membaca ‘PANAS-TRANS’ pada konfigurasi printer label status.

Sekian artikel kaliini semoga bermanfaat, sekarang printer Anda siap untuk mencetak.
