UPC (Universal Product Code)

UPC (Universal Product Code) digunakan secara luas pada industri grosir, khususnya di Amerika Serikat dan Kanada. Standar kode barisnya, yaitu UPC-A,  terdiri atas 1 digit nomor sistem pada awal kode baris, 5 digit nomor manufaktur, 5 digit nomor produk, serta 1 digit cek. Nomor sistem menunjukan penggunaan satu di antara sepuluh nomor sistem yang telah ditetapkan oleh UPC, yaitu:

  1.  0, 6, dan 7 untuk kode UPC regular.
  2.  2 untuk barang-barang di toko.
  3.  3 untuk obat-obatan dan alat-alat kesehatan.
  4.  4 untuk barang selain makanan.
  5.  5 untuk penggunaan karcis dan kupon.
  6.  1, 8, 9 masih belum digunakan.

Penghitungan digit cek UPC-A dihitung dari hasil modulus 10. Berikut adalah langkah-langkah untuk menghitung digit cek kode baris UPC-A:

  1.  Nilai digit 1, 3, 5, 7, 9, dan 11 dijumlahkan.
  2.  Nilai digit 2, 4, 6, 8, dan 10 juga dijumlahkan.
  3.  3 kali hasil langkah 1.
  4.  Menjumlahkan hasil langkah 2 dan 3.
  5.  Digit cek = 10-((hasil 4)mod 10).

Sebuah contoh sederhana, diberikan kode baris UPC-A: 01234567890 maka perhitungannya adalah:

  1.  0 + 2 + 4 + 6 + 8 + 0 = 20.
  2.  1 + 3 + 5 + 7 + 9 = 25.
  3.  3 x 20 = 60.
  4.  60 + 25 = 85.
  5.  X = 10-(85 MOD 10).    X = 5 (digit cek).

barcode upc-a



Pengkodean simbol pada UPC-A adalah sebagai berikut: angka 1 mewakili baris, sedangkan angka 0 mewakili spasi. Oleh karena itu, kode 1101 mewakili satu baris lebar (dua buah baris), diikuti dengan spasi pendek dan kemudian baris pendek. Jika digambarkan akan seperti tampak pada gambar di bawah ini.

UPC (Universal Product Code)

struktur upc

UPC-A mempunyai struktur sebagai berikut:

  1.  Batas kiri, dikodekan dengan 101.
  2.  Karakter pertama dari kode gambar di atas nomor sistem dikodekan seperti pada tabel di bawah.
  3.  5 kode manufaktur dikodekan seperti pada tabel dibawah.
  4.  Batas tengah, dikodekan dengan 01010.
  5.  5 karakter kode produk, dikodekan sebagai karakter right-hand.
  6.  Batas kanan, dikodekan dengan 101.

Karakter yang dikodekan pada bagian kiri batas tengah disebut left-hand side, sedangkan yang disebelah kanandisebut right-hand side. Untuk lebih jelasnya bisa dilihat dari gambarannya pada tabel di bawah ini yang digunakan dalam mengkodekan setiap digit UPC-A bergantung pada bagian kiri atau kanan kode baris.

UPC (Universal Product Code)

set karakter upc



Lain halnya dengan jenis UPC-E yang digunakan pada barang yang dikemas dengan pak atau bungkus yang ukurannya sangat kecil. UPC-E menggambarkan keseluruhan simbol UPC-A. Hanya simbol UPC-A yang terdiri dari bilangan nol tertentu yang bisa diringkas menjadi simbol UPC-E. Berapa nomor produk yang tersediaditentukan oleh bentuk dan jumlah angka nol pada nomor manufakturnya.

Aturan peringkasan UPC-A adalah sebagai berikut:

  1.  Jika nomor manufaktur diakhiri dengan angka 000, 100 atau 200, maka kode produk mencakup 3 digit angka ada hanya 3 digit pertama dari nomor manufaktur yang digunakan. Pada kasus ini hanya nomor produk dari 00000-00999 yang dapat diringkas ke UPC-E. Enam digit UPC-E tersusun atas 2 digit pertama nomor manufaktur diikuti dengan 3 digit terakhir dari nomor produk dan digit ke tiga dari nomor manufaktur. Contoh: 12100-00754 menjadi 127451.
  2.  Jika nomor manufaktur diakhiri dengan angka 300, 400, 500, 600, 700, 800 atau 900 maka kode produk mencakup 2 digit angka. Pada kasus ini hanya nomor produk 00000-00099 yang dapat diringkas ke UPC-E. Tersusun atas 3 digit pertama nomor manufaktur, dua digit pertama nomor produk, dan angka 3 ditambahkan setelah nomor produk. Contoh: 12500-00081 menjadi 125813.
  3.  Jika nomor manufaktur diakhiri dengan angka 10, 20, 30, 40, 50, 60, 70, 80 atau 90 maka kode produk mencakup 1 digit angka. Pada kasus ini hanya nomor produk 00000-00009 yang dapat diringkas ke UPC-E. Tersusun atas 4 digit pertama nomor manufaktur, 1 digit terakhir nomor produk dan angka 4 di tambahkan setelah nomor produk. Contoh: 12390-00007 menjadi 123974.
  4.  Jika nomor manufaktur tidak diakhiri dengan nol, maka UPC-E tersusun atas 5 digit nomor manufaktur diikuti dengan 1 digit nomor produk. Nomor produk hanya mencakup 00005-00009. Contoh: 12345-00008 menjadi 123458.

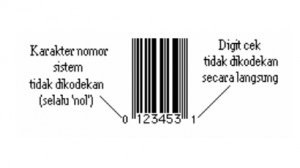

Digit cek pada UPC-E tidak secara langsung dikodekan sebagai baris/spasi pada barcode. Di baawah ini gambaran dari barcode dan pengecekan digit serta pengkodean pada barcode jenis UPC-E.

UPC (Universal Product Code)

BARCODE UPC-E



UPC (Universal Product Code)

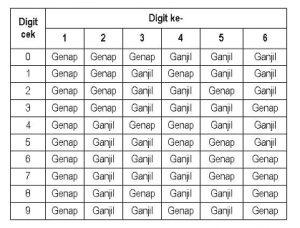

pengecekan digit barcode upc-e



UPC (Universal Product Code)

pengkodean barcode upc-en UPC-E
