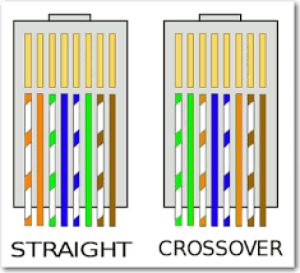

Apa itu kabel Straight dan Cross?

Berikut adalah perbedaan utama antara kabel straight dan cross:

Kabel Straight (Straight-through Cable)

1. Penyusunan Kabel:
   • Pada kabel straight, urutan kabel pada kedua ujung konektor RJ45 sama persis. Artinya, kabel yang terhubung ke pin tertentu di satu ujung akan terhubung ke pin yang sama di ujung lainnya. Biasanya, kabel ini menggunakan standar T568A atau T568B.
2. Penggunaan:
   • Kabel straight umumnya digunakan untuk menghubungkan perangkat yang berbeda jenis. Misalnya:
     • Komputer ke switch atau hub
     • Router ke switch
     • Modem ke router
   • Intinya, digunakan untuk menghubungkan perangkat yang tidak serupa, yaitu perangkat yang memiliki fungsi berbeda (misalnya, komputer ke perangkat jaringan seperti switch atau router).
3. Fungsi:
   • Kabel ini digunakan untuk menghubungkan perangkat yang memiliki peran berbeda, dengan cara memastikan sinyal dapat berjalan dalam urutan yang benar.

Kabel Cross (Crossover Cable)

1. Penyusunan Kabel:
   • Pada kabel cross, urutan kabel pada satu ujung berbeda dengan urutan kabel pada ujung yang lain. Misalnya, pin yang terhubung ke pin 1 pada satu ujung akan terhubung ke pin 3 atau 6 di ujung lainnya, dan seterusnya. Kabel ini menggunakan standar T568A di satu ujung dan T568B di ujung lainnya.
2. Penggunaan:
   • Kabel cross digunakan untuk menghubungkan perangkat yang serupa. Misalnya:
     • Komputer ke komputer
     • Switch ke switch
     • Hub ke hub
   • Ini berarti kabel cross digunakan untuk menghubungkan perangkat yang memiliki fungsi yang sama atau serupa.
3. Fungsi:
   • Kabel ini memungkinkan perangkat dengan peran yang sama untuk saling berkomunikasi dengan cara saling bertukar sinyal secara langsung antara transmisi dan penerimaan.

Ringkasan Perbedaan:

Pada umumnya, dengan banyaknya perangkat jaringan yang sekarang memiliki fitur auto-sensing (misalnya, switch atau NIC yang bisa mendeteksi jenis kabel yang digunakan), perbedaan antara kabel straight dan cross tidak selalu diperlukan, tetapi pemahaman tentang keduanya tetap penting dalam pengaturan jaringan tradisional.
