Pengenalan VoIP dan Pengaplikasian VoIP di Cisco Packet Tracer



Pengenalan VoIP dan Pengaplikasian VoIP di Cisco Packet Tracer

Pada kesempatan kali ini izinkan saya mengenal kan VoIP dan mensimulasikannya melaui media cisco packet tracer

Pengertian VoIP

Voice over Internet Protocol adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa

 Fungsi VoIP

Biaya lebih rendah untuk sambungan langsung jarak jauh. Penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang berbada terhubung dengan internet biaya komunikasi menjadi sangat rendah. Dengan memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara.

Cara Kerja VoIP

Alur atau proses komunikasi teknologi VoIP bis di katakan hampir mirip dengan teknologi pada perangkat  telepon biasanya, namun pada VoIP trasmisi suaranya menggunakan saluran internet dalam trasmisi VoIP merubah suara pengguna dari sinyal audio analog menjadi data digital. Setelah di ubah, data terubut di kirimkan  ke pengguna lain melalalui jaringan internet seperti LAN (Local area network) atau WIFI

Kelebihan VoIP

  • Harga langganan biasanya lebih murah di banding telepon biasanya
  • dengan  panggilan melalui metode VoIP menghasilkan kualitas suara yanga lebih bagus  dari pada telepon biasanya
  • terdapat fitur pendukung seperti panggilan video
  • biaya panggilan internasional lebih murah karena menggunakan internat

Berikut cara mensimulasikan  VoIP melalui cisco packet tracer

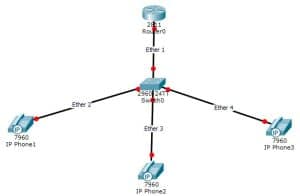

Pertama-tama: sambungkan Router-Switch- Ip phone

Pengenalan VoIP dan Pengaplikasian VoIP di Cisco Packet Tracer

Langkah 2: klik 2 kali ke arah switch dan pilih CLI dan tampilan sebagai berikut:

  • Switch>no
  • Switch>en
  • Switch#conf t
  • Switch (config)# int range fa0/1-24
  • Switch (config)#switch voice vlan 1
  • Switch (config)#ex

Langkah 3: klik 2 kali pada  router dan pilih CLI dan tampilan sebagai berikut:

  • Router>no
  • Router>en
  • Router#conf t
  • Router (config)#ip dhcp pool voice
  • Router (dhcp-config)#network 192.168.1.0 255.255.0
  • Router (dhcp-config)#default-router 192.168.1.1
  • Router (dhcp-config)#option 150 ip 192.168.1.1
  • Router (dhcp-config)#ex
  • Router (config)#ip dhcp excluded-address 192.168.1.1
  • Router (config)#int fastethernet 0/0
  • Router (config-if)#ip add 192.168.1.1 255.255.0
  • Router (config-if)#no shut
  • Router (config-if)#ex
  • Router (config)#telephony-service
  • Router (config-telephony)#max-ephones 3
  • Router (config-telephony)#max-dn 3
  • Router (config-telephony)#ip source-address 192.168.1.1 port 2000
  • Router (config-telephony)#auto assign 4 to 6
  • Router (config-telephony)#auto assign 1 to 3
  • Router (config-telephony)#ephone-dn 1
  • Router (config-telephony)#number 111
  • Router (config-telephony)#ephone-dn 2
  • Router (config-telephony)# number 222
  • Router (config-telephony)#ephone-dn 3
  • Router (config-telephony)#number 333



Pengujian VoIP Pada Cisco Packet Tracer

Bila semua perangkat sudah terhubung dan sudah dilakukan konfigurasi seperti petunjuk di atas, semestinya sudah berhasil. Mari kita coba untuk melakukan pengujian VoIP :

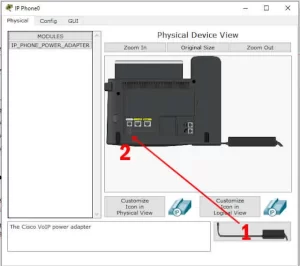

Klik pada IP Phone1 kemudian klik Tab Physical, masukan modul IP Phone Powe Adapter. Lihat pada gambar di bawah ini

Pengenalan VoIP dan Pengaplikasian VoIP di Cisco Packet Tracer

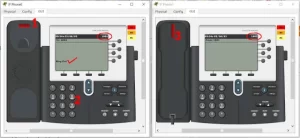

Kemudian pilih tampilan  GUI, lakukan panggilan dari IP Phone1 ke IP Phone 2

Lihat pada gambar di bawah ini

Pengenalan VoIP dan Pengaplikasian VoIP di Cisco Packet Tracer



demikianlah penjelasan dan simulasi VoIP  kurang lebihnya mohon maaf semoga menambahkan ilmu yang bermanfaat terimakasih telah berkunjunag jangan lupa kunjungai web kami yanga berisi peralatan alat kasir yang lainnya  yang lebih lengkap, hubungi kami dan dapatkan HARGA SPECIAL..!!!
