Komponen-komponen pada Motherboard

Komponen Pada Motherboard

Sebelum masuk ke kompononennya alangkah baiknya kita tahu dulu apa itu Motherboard? Komponen Pada Motherboard

Motherboard adalah papan circuit berupa pcb yang memiliki chip bios, jalur-jalur dan konektor sebagai penghubung akses masing-masing perangkat yang biasa disebut MOBO (motherboard). … fungsi dari motherboard adalah  untuk menghubungkan seluruh komponen-komponen komputer. Dibawah ini adalah komponen-komponen dari motherboard:

Komponen Pada Motherboard

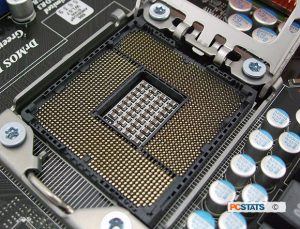

1. Slot Processor

Komponen Pada Motherboard

Slot Processor adalah tempat peletakan prosesor pada motherboard. Dudukan ini berbentuk segi empat dengan lubang-lubang kecil tempat tertancapnya kaki-kaki (pin-pin) prosesor yang tersusun membentuk matriks 2 dimensi. Yang berfungsi untuk meletakan processor ke motherboard.

Komponen Pada Motherboard

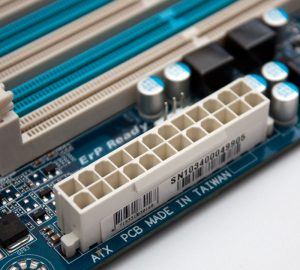

2. Konektor power pada motherboard / ATX power

Komponen Pada Motherboard

konektor power pada motherboard adalah Pin yang menyambungkan motherboard dengan power supply di casing sebuah komputer. Agar si motherboard menerima daya dari power supply.



3. Northbridge

Komponen Pada Motherboard

Northbridge adalah komponen yang menghubungkan procossor (CPU) ke sistem memori dan graphics controller (AGP dan PCI Express) melalui bus berkecepatan tinggi, dan ke southbridge.

Fungsi dari Northbridge sendiri yaitu menjembatani arus data di sekitar main Memory, Prosesor, Front Side Bus dan AGP Bus juga mengatur kerja power management.

Komponen Pada Motherboard

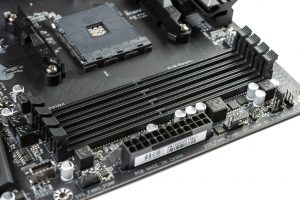

4. Slot Memory RAM

Komponen Pada Motherboard

Slot Memory RAM berfungsi untuk memasang memory card (RAM), Memory atau RAM ada beberapa Jenis seperti SDRAM,DDR1,DDR2,DDR3 dan DDR4.

Komponen Pada Motherboard

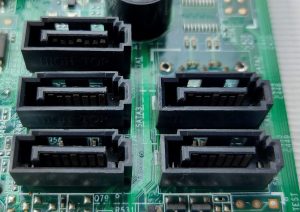

5. Port SATA

Komponen Pada Motherboard

SATA singkatan dari Serial ATA yang berfungsi untuk menghubungkan Media penyimpanan seperti hardisk atau SSD ke Motherboard.

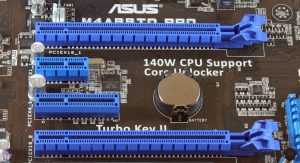

6. Slot PCI-E

Komponen Pada Motherboard

PCI Express (PCIE/PCIex) adalah slot ekspansi yang didesain untuk menggantikan PCI bus yang lama. Banyak Motherboard mengadopsi PCI express karena PCI Express memiliki transfer data yang lebih cepat, terutama untuk keperluan grafis 3D.

7. Southbridge

adalah chip dalam arsitektur chipset logika inti pada bagian utara motherboard PC. Fungsi dari Southbridge adalah mengatur kerja perangkat semacam IDE Controller, PCI Bus, ROM Bios, Keyboard & Mouse, USB, Eth. LAN, Modem dan fungsi I/O lainnya.

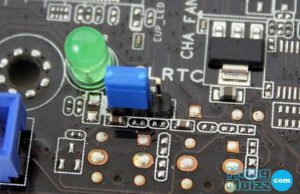

8. Lampu LED pada motherboard

Power LED adalah lampu menyala jika terdapat standby power di Motherboard. LED ini bertindak sebagai reminder (pengingat) untuk mematikan system power sebelum menghidupkan atau mematikan komputer.

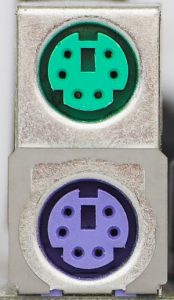

9. Port PS/2

Port PS/2 adalah konektor mini-DIN-6pin yang menghubungkan mouse ke komputer.

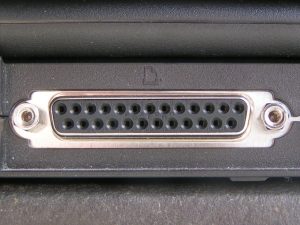

10. Port Paralel

Komponen Pada Motherboard

Fungsi dari port paralel adalah menyambungkan komputer dengan printer, scanner, sampai dengan menghubungkan komputer dengan perangkat tambahan tertentu yang dirancang menggunakan koneksi port paralel.

11. Port Serial

Port Serial adalah Port asinkron yang ada pada komputer yang digunakan untuk menghubungkan perangkat serial ke komputer dan mampu mengirimkan sedikit demi sedikit.

12. Port VGA

Port VGA adalah sebuah antarmuka analog pada kartu grafis yang umumnya digunakan untuk menghubungkan antara komputer dengan monitor.

13. Port DVI

Port DVI adalah interface video display yang dikembangkan oleh Digital Display Working Group (DDWG). Interface digital ini digunakan untuk menghubungkan sumber video, seperti kartu grafis ke perangkat layar, seperti monitor komputer.

14. Port HDMI

Port HDMI adalah interface yang berfungsi untuk menghubungkan Display ke komputer, seperti monitor, TV, Proyektor, dll.

15. Port USB

Port USB berfungsi untuk menghubungkan perangkat seperti mouse,keyboard, flashdisk, printer, dan perangkat lainnya.

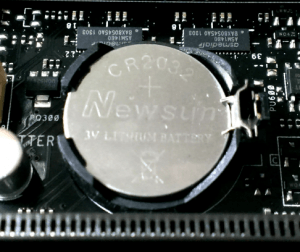

16. Battery CMOS

sebuah baterai yang digunakan oleh BIOS untuk tetap aktif meski tanpa aliran listrik.

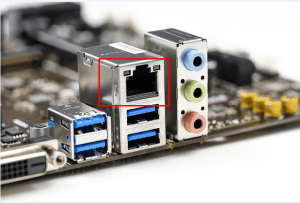

17. Port RJ-45

Port RJ-45 berfungsi untuk menghubungkan atau mengkoneksikan Internet pada komputer.

18. Port Audio

Pada Port Audio:

Port Line in jack(biru): untuk menghubungkan sumber dari audio.

Port Line out jack(hijau): untuk menghubungkan ke headphone atau headset.

Port Mikrofon (pink): untuk menghubungkan mikrofon pada komputer.

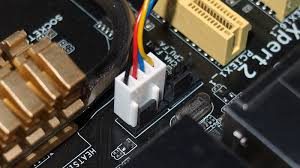

19. Pin CPU Fan

Pin CPU Fan berfungsi untuk  memberikan daya ke kipas processor agar dia dapat menyala sehingga bisa mendinginkan processor.

20. Pin Front Panel

Pin Front Panel ini berfungsi sebagai konektor dari casing ke motherboard sehingga kita bisa menyalakan komputer melalui casing.
